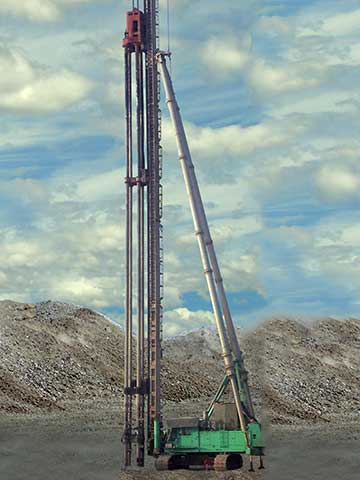

DCM工法四軸鉆孔機

立柱總長度

（m）

54.5

立柱筒體直徑

（mm）

Φ1120

立柱導軌中心距

（mm）

600×Φ102

立柱角度調整范圍（左右方向）

（ °）

±1.5

斜撐油缸行程

（mm）

2800

立柱微調油缸行程

（mm）

400

最大鉆孔機型號

ZLD220/850-3A

最大立柱長度時最大拉拔力

(KN)

710

液壓卷揚機(吊掛鉆孔機、柴油錘)

單繩拉力

(KN)

120max

繩速

(m/min)

0～21

鋼絲繩直徑

（m）

Φ21.5

容繩量

（m）

770

液壓卷揚機(起架、吊鉆桿、吊樁)

單繩拉力

(KN)

100max

繩速

(m/min)

0～16

鋼絲繩直徑

（m）

Φ24

容繩量

（m）

300

平臺回轉角度

( °)

±10

樁架橫向移動

速度

(m/min)

<4.5

步長

(mm)

3300

樁架縱向移動

速度

(m/min)

<2.5

步長

(mm)

800

樁架頂升

速度

(m/min)

<0.6

高度

(mm)

600～-600

履板軌距

工作時

(mm)

9700

移位時

(mm)

5500

輪距

工作時

(mm)

5500

移位時

(mm)

5000

橫向履板

長度

(mm)

11000

寬度

(mm)

1600

縱向履板

長度

(mm)

6900

寬度

(mm)

2400

外伸梁與平臺聯接方式

銷軸回轉、油缸擴伸

接地比壓

(Mpa)

≤0.1

電動機功率

（kW）

45+30

液壓系統壓力

(Mpa)

25/18

液壓系統操縱方式

手動控制

打樁機總重量

(t)

≈200
