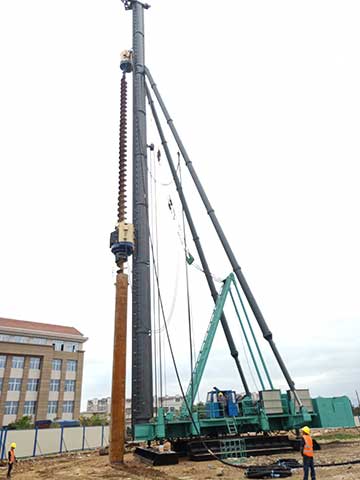

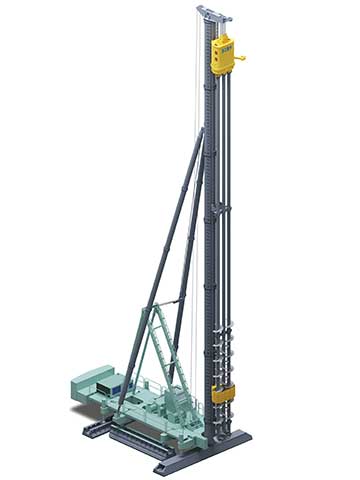

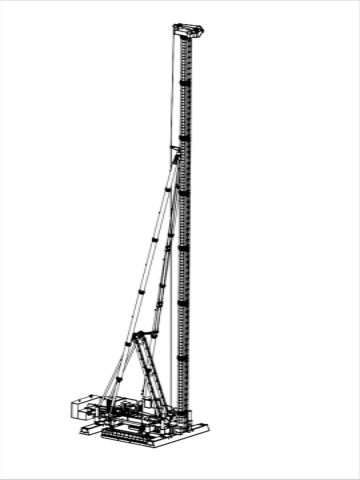

JZB500步履式樁架

JZB300

樁架高度

mm

63000

立體筒體直徑

mm

φ1220

立柱導軌中心距

mm

600×φ102

立柱調整角度

degree

±1.5°

斜撐油缸行程

mm

3400

立柱微調油缸行程

mm

410

最大拔樁力

kN

800

主卷揚 （吊鉆機）

單繩拉力（首層）

kN

120

繩速

m/min

0～26/0-40

鋼繩直徑

mm

φ22

容繩量

m

950

副卷揚

（吊樁、吊鉆桿）

單繩拉力（首層）

kN

40

繩速

m/min

0～32

鋼繩直徑

mm

Φ15

容繩量

m

200

起架卷揚

單繩拉力（首層）

kN

110

繩速

m/min

0～18.3

鋼繩直徑

mm

φ22

容繩量

m

300

平臺回轉角度

°

±10

樁架橫向移動

速度

m/min

4.5

步長

mm

3100

樁架縱向移動

速度

m/min

2.5

步長

m

800

樁架頂升

速度

m/min

＜0.44

步長

m

900～—500

履板軌距

工作時

mm

9700

移位時

mm

6000

輪距

工作時

mm

6000

移位時

mm

5000

橫向履板

長度

mm

11090

寬度

mm

1800/1200

縱向履板

長度

mm

6900

寬度

mm

2400

接地比壓（不帶工作裝置）

MPa

≤0.1

電機功率

KW

55/110

液壓系統額定壓力

MPa

25/30

樁架總質量

t

238
