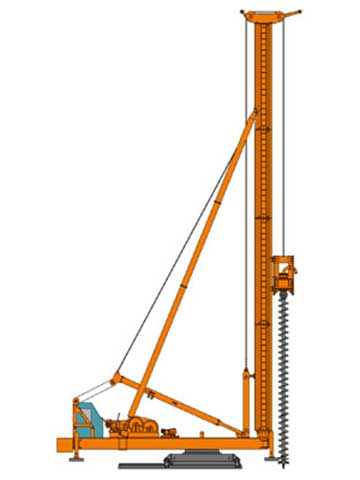

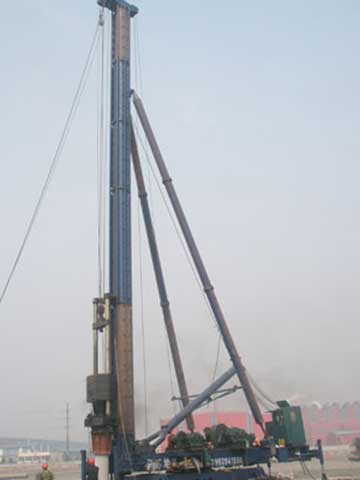

JZB90步履式樁架

單位

JZB90

額定負荷

kN

350

立柱結構形式

三點式支撐式

立柱長度

m

31

立柱導軌中心距

mm

600*φ102

立柱傾斜范圍

°

前傾9°, 后傾5°

工作地面最大坡度

°

2

主卷揚機

單繩拉力

kN

50

平均繩速

M/min

22

鋼絲繩

6*37*φ19.5

電機功率

kW

18.5

副卷揚機

單繩拉力

kN

30

平均繩速

M/min

20

鋼絲繩

6*37*φ13.5

電機功率

kW

11

選配卷揚機

單繩拉力

kN

20

平均繩速

M/min

20

鋼絲繩

6*37*φ13.5

電機功率

kW

11

平臺回轉角度

°

±180

平臺回轉速度

r/min

0.32

行走機構

長船油缸及行程

mm

Φ100*φ65*φ2500

長船行走速度

m/min

3.38

長船行走步長

mm

2500

支腿油缸及行程

mm

Φ160/φ110-1000

支腿行走速度

m/min

1.6

支腿行走步長

mm

/

長船接地比壓

mpa

0.04

支腿接地比壓

mpa

0.11

斜撐調整機構

調整線速度

m/min

0.355

行程

mm

/

液壓系統

電機功率

kW

15

液壓系統壓力

mpa

16

外形尺寸

長

mm

11259

寬

mm

5500

高

mm

31942

整機凈重

t

45

可適應的樁工設備

柴油打樁錘

D50

電動振動錘

DZ90A

長螺旋鉆機

CFG25

最大鉆孔深度

m

25
